GstarCAD Point Cloud 2025
Suntem încântați să vă prezentăm GstarCAD Point Cloud! Este o soluție puternică care oferă un set complet de instrumente care permit importul și gestionarea fără probleme a datelor din norul de puncte direct în GstarCAD.
Pachet software pentru conversia norilor de puncte în CAD
GstarCAD este un software CAD alternativ, cu o compatibilitate ridicată cu ACAD. Datorită îmbunătățirii continue și inovațiilor, GstarCAD depășește semnificativ concurența în termeni de performanță, stabilitate și alți indicatori cheie, devenind unul dintre cele mai importante programe CAD din lume. Oferă toate funcțiile cu care ești familiarizat din ACAD, dar și instrumente inovative concepute pentru a eficientiza procesul de proiectare.
Undet oferă un plugin specializat pentru GstarCAD, adaptat nevoilor companiilor care se ocupă cu colectarea de date reale și modelarea norilor de puncte. Acesta îmbunătățește operațiunile zilnice, crește productivitatea și reduce volumul de muncă necesar pentru a transforma datele din norii de puncte în rezultate esențiale, cum ar fi modele 3D și BIM, precum și desene 2D.
GstarCAD este un software CAD alternativ, cu o compatibilitate excelentă cu ACAD. Datorită îmbunătățirii continue și inovațiilor constante, GstarCAD depășește semnificativ concurența în termeni de performanță, stabilitate și alți indicatori esențiali, devenind unul dintre cele mai importante programe CAD la nivel mondial. Oferă toate funcțiile cu care ești deja familiarizat din ACAD, dar și instrumente inovative concepute pentru a îmbunătăți procesul de proiectare.
Undet oferă un plugin specializat pentru GstarCAD, adaptat nevoilor companiilor care se ocupă cu colectarea de date reale și modelarea norilor de puncte. Acesta îmbunătățește operațiunile zilnice, crește productivitatea și reduce volumul de muncă necesar pentru a transforma datele din norii de puncte în rezultate esențiale, cum ar fi modele 3D și BIM, precum și desene 2D.
Cu ajutorul Undet Indexer, poți crea fără probleme proiecte din norii de puncte folosind date provenite de la orice scanner laser sau dronă, iar apoi le poți deschide, transforma și gestiona direct în GstarCAD. (Formatele acceptate sunt enumerate mai jos în secțiunea Funcții).
Undet Browser pentru GstarCAD oferă posibilități interactive
editare și vizualizare, permițând vizualizarea, analizarea
și navigați prin datele digitale în modul de vizualizare panoramică, ceea ce accelerează procesul de creare.
Narzędzie nawigacyjne jest widoczne w przestrzeni 2D lub 3D. Umożliwia łatwiejsze przełączanie między widokami standardowymi i izometrycznymi. Składa się z sześcianu, kompasu i opcji, które można przeciągać i klikać. Obsługuje przełączanie do dowolnych widoków, przewijanie bieżącego lub ustawianie go jako widoku głównego.
Polecenie BTABLE przechowuje odmiany bloku dynamicznego w tabeli właściwości bloku,
która zawiera takie właściwości, jak parametry starszego typu i parametry użytkownika.
Każdy wiersz w tabeli definiuje inną odmianę
bloku dynamicznego.
Za pomocą polecenia VPSYNC można zsynchronizować jedną lub więcej rzutni układu z rzutnią układu głównego, aby dopasować dokładne lokalizacje. Zsynchronizowane rzutnie używają współczynnika powiększenia rzutni głównej do oddzielnego drukowania długich rysunków lub precyzyjnego dopasowywania map.
Opcje „Prostokątne”, „Wielokątne” i „Modyfikuj” zostały dodane do polecenia REVCLOUD. Można też kontrolować liczbę uchwytów wyświetlanych na prostokątnej lub wielokątnej chmurce wersji. Możesz więc łatwiej utworzyć chmurkę wersji lub przedefiniować istniejącą.
GstarCAD umożliwia obsługę plików formatu SVG (Scalable Vector Graphics). Zarówno w zakresie eksportu jak i importu.
Nowe funkcje w panelu poleceń CUI, czyli „Elementy kontrolne wstążki” i „Elementy kontrolne paska narzędzi” zostały dodane w celu ułatwienia filtrowania i dodawania elementów.
- Tăiați rapid și ușor norul de puncte cu instrumentele de ajustare a volumului feliei.

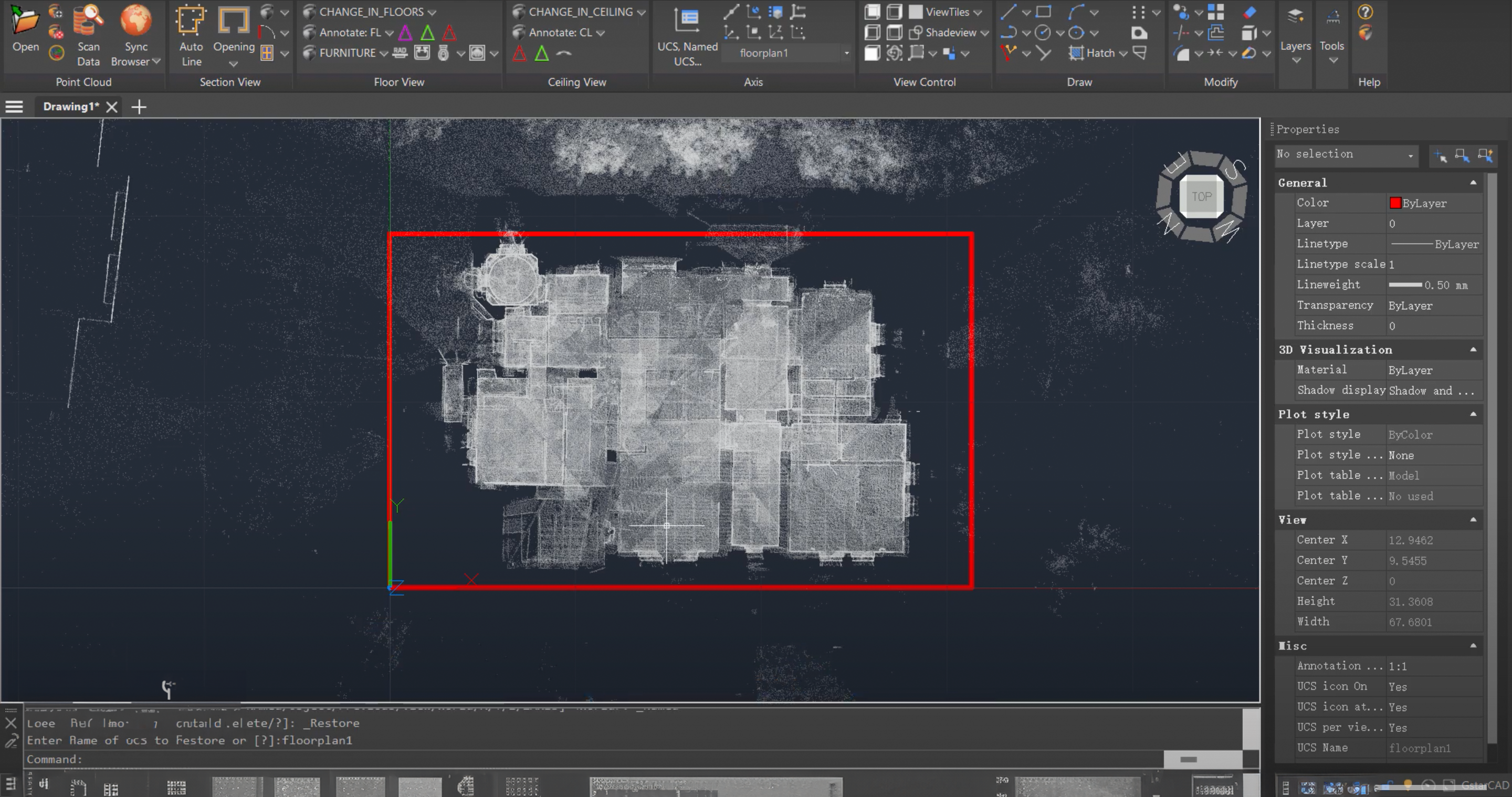

- Filă dedicată pentru a maximiza concentrarea asupra digitizării planurilor de etaj, împărțită în faze de lucru: pregătire, vedere în secțiune, vedere pe podea și vedere pe tavan.

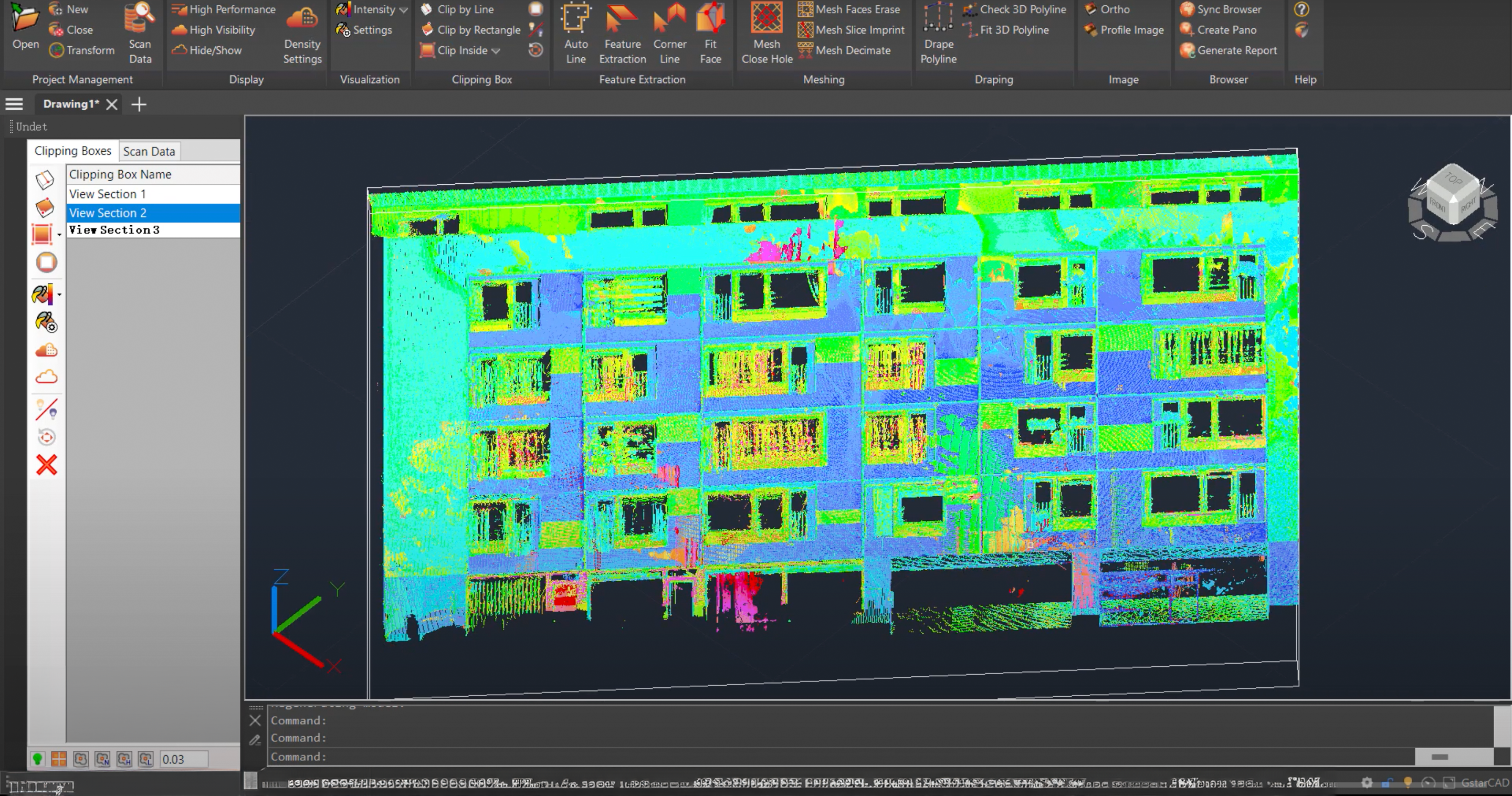

- Caseta de tăiere: acceptă mai multe metode de tăiere a norilor de puncte, permițându-vă să ajustați în mod flexibil dimensiunea ferestrei de tăiere sau să comutați între diferite ferestre de tăiere.
- Scripturi specializate pentru inserarea blocurilor dinamice de ferestre, uși, deschideri și adâncituri și pilaștri cu doar câteva clicuri de mouse.
- Blocuri dinamice de nivel de înălțime pentru adnotarea desenelor fără a fi nevoie de măsurători suplimentare sau de editare manuală a atributelor.

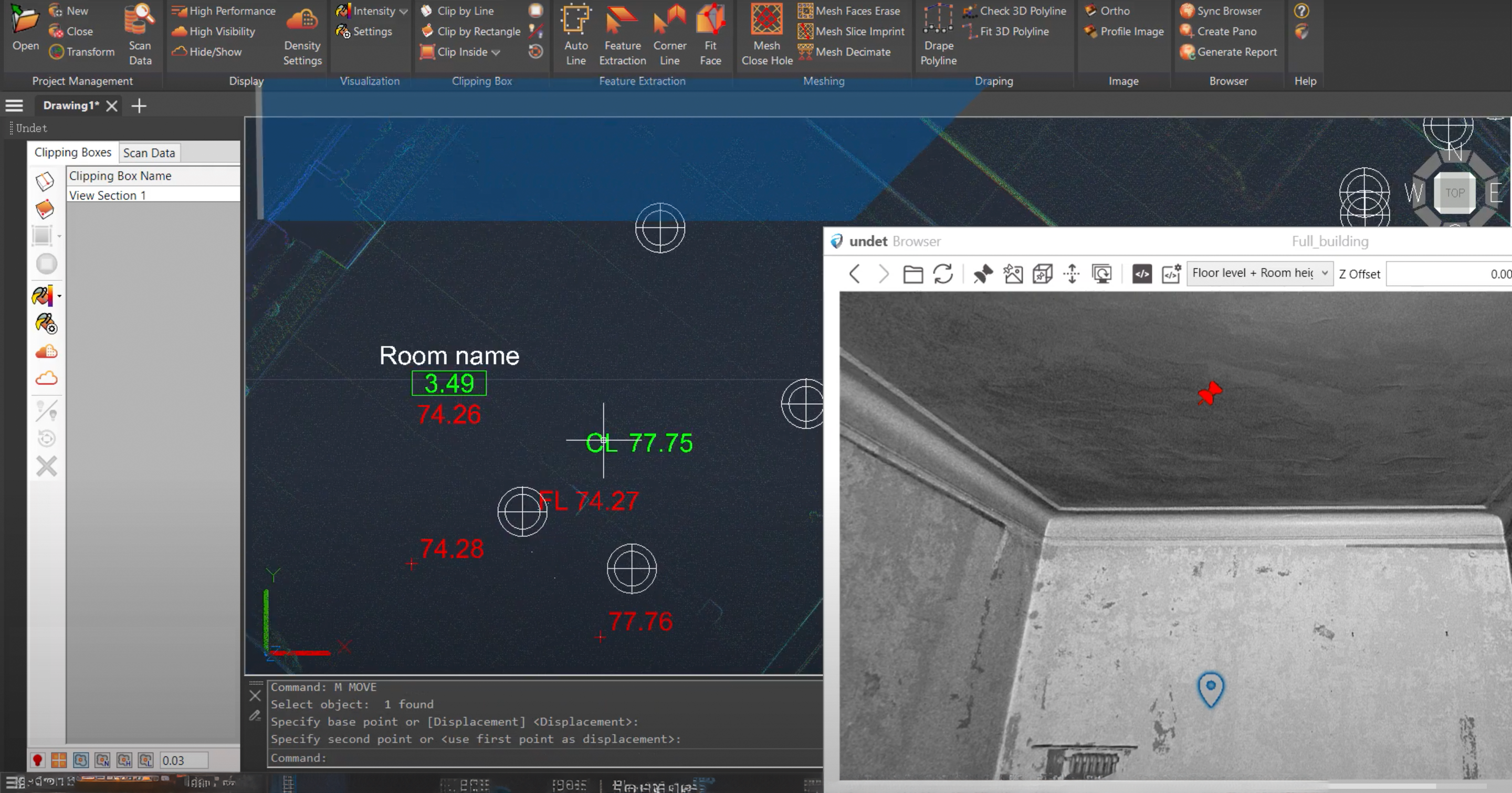

- Undet Browser scripturi pentru a crea automat blocuri de adnotări de înălțime făcând clic pe imagini panoramice la 360 de grade: înălțimi uși, înălțimi grinzi, înălțimi camere și niveluri de podea simultan, distanța de la podea la pervaz – de la pervaz la partea de sus a ferestrei și multe altele.
- Instrument Auto-Multi Line pentru extragerea rapidă a liniilor 2D cu un singur clic pentru a obține cea mai bună acuratețe de potrivire cu secțiunea reală a norului de puncte.
- Orientare automată a vizualizării și instrumente UCS: după linie, după segmentul de nor de puncte și după plan/obiecte.
Instrument aliniat polilinie pentru a desena instantaneu linii perpendiculare dintr-o linie de referință selectată. - Instrumente automate pentru gruparea fișierelor scanate în grupuri logice: scanări la nivel extern și intern.
- Instrument de creare a ortofotografiei pentru a reda rapid bucățile de nor de puncte în imagini ortofoto. Instrumentul de imagine de profil generează o imagine de profil în vedere în plan fără a schimba UCS sau orientarea vizualizării.
- Instrumente de plasare a terenului pentru a extrage automat o plasă de suprafață de pământ curată cu instrumente suplimentare pentru a edita ochiurile extrase: decimare, închiderea găurilor, îndepărtarea știfturilor, îndepărtarea marginilor, crearea secțiunii transversale și extragerea liniilor de contur.
- Funcția de sincronizare automată a vizualizării: vă permite să orientați vizualizarea de la cele mai apropiate stații de scanare din vizualizatorul Undet către o vedere obscura în secțiune transversală a norului de puncte cu un singur clic.
- Acces rapid la vizualizatorul norului de puncte: vă permite să vizualizați și să analizați datele de realitate 3D într-un mod care vă oferă senzația de a fi acolo.
- Modul de redare a colorării norului de puncte în funcție de planul de referință la intervale fixe: Vă permite să înțelegeți rapid modificările de geometrie pentru a desena sau a identifica liniile/obiectele lipsă.
Instrumente de generare a imaginii în secțiune transversală de profil: Disponibil în vedere în plan, fără a schimba planul de desen și fără a roti proiecția vederii. - Mod de colorare inspectare model: utilizat pentru a verifica acuratețea unui model 3D și pentru a identifica detaliile lipsă cu vizualizarea în timp real a norilor de puncte în timpul modelării.
- Instrumente de generare a rapoartelor de control al calității inspecției modelului: vă permite să comparați modelul 3D cu norul de puncte și să afișați raportul în vizualizatorul Undet pe baza imaginilor de la stația de scanare la 360 de grade.
- Instrumente de rotație a orbitei 3D: prin selectarea centrului de rotație din norii de puncte.
- Modul Smart Snap: Vă permite să fixați punctele din norul de puncte în moduri diferite (punctele cele mai apropiate, cele mai înalte și cele mai joase) și să ignorați erorile de fixare la punctele de interferență.
- 100% DWG. GstarCAD folosește cel mai recent format de fișier DWG, fără a fi nevoie de import sau export. Citiți și modificați desenele create cu AutoCAD® (sau alte programe similare) și salvați-le direct în același format. Acest lucru se aplică oricărei versiuni de DWG, de la cea mai veche până la cea mai recentă.
- Importați nori de puncte de pe orice scaner laser sau dronă: *.E57, *.FLS, *.RCP/RCS, *.PTX, *.ZFS, *.LAS, *.LAZ, *.PTS, *.PLY, *.DP, *.FPR, *.LSPROJ, *.FWS, *.CL3, *.CL3, *.CLR, *.RSP, *.CLR, *.RSP, *. Import format de fișier ASCII / TXT.
- Vizualizare nor de puncte cu moduri multiple de colorare: după sursă (RGB), după intensitate, după plan, după Z (înălțime), după stație de scanare și cu un mod suplimentar de transparență.
- Software-ul este optimizat pentru a menține performanța ridicată a computerului și a software-ului chiar și atunci când lucrați cu cantități mari de date din nor de puncte (sute sau chiar mii de stații/fișiere de scanare).
- Integrare intuitivă a vizualizatorului de nori de puncte pentru a înțelege și a vedea mai bine ce reprezintă un nor de puncte.
- Manager de sistem de coordonate pentru a muta rapid norul de puncte și pentru a alinia datele de scanare la UCS sau pentru a le muta la coordonate optimizate pentru a evita problemele de ecran atunci când lucrați cu nori de puncte georeferențiate.
- Set dedicat de instrumente pentru a gestiona secțiunile de vizualizare a norului de puncte: activați, dezactivați, ștergeți, redenumiți sau exportați ca proiect Undet nou.
- Comutare rapidă a instrumentelor stație/fișier de scanare/slice de vizualizare, cu un indicator inteligent care identifică rapid fișierul de scanare cel mai dens din secțiunea de vizualizare activă.
